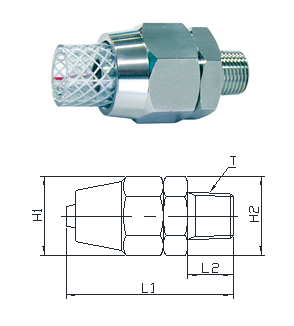

接頭

BH-10M-3

BHS-10M-3

◎連接推土鏟軟管時不需要軟管卡箍，只需擰緊螺母即可完成連接。

◎由組裝了接頭主體和鎖定部件的螺母3個部件構成，不會因部件丟失等而妨礙施工。

規格

接頭材質 黃銅 ( C3604BD/鍍鎳鉻)、不銹鋼( SUS304 )

軟管尺寸內徑φ 6、8、9、10、12、15、19、25 (外徑見下表)

使用壓力Mpa 在推土鏟軟管的允許壓力范圍內

連接適用軟管

氯乙烯刮片軟管(特龍鋼絲)

非氯乙烯刮板軟管(硅、樹脂類)

產品中沒有使用o型圈等橡膠密封材料。

性能試驗

這是制定了本公司獨自的標準，通過了各種評價試驗的產品。 試驗項目如下

連接氣密試驗軟管，加壓保持在0.1~1.5MPa，檢查空氣的泄漏情況。

保持耐壓試驗軟管的最高使用壓力1.5倍的水壓，調查龜裂、變形等異常。

施加水壓直到破壞試驗軟管破裂，調查接頭的脫離、破損等異常

對拉伸試驗軟管施加基準軸負荷并保持1小時后，調查脫落及其他異常。

脈動試驗常溫下從水壓0到使用壓力，實施脈動數25次/分鐘的條件1萬次，調查異常。

■注意

可能不適合部分軟管制造商產品，請向營業負責人咨詢。

重新施工時，請按照使用說明書上記載的更換軟管時的施工步驟進行作業。

使用前，請務必閱讀附帶的茄子過濾器使用說明書。

插入和斷開連接時，請將插座側的內壓設為零。 有時無法插入插頭，而且強行斷開會有危險。
